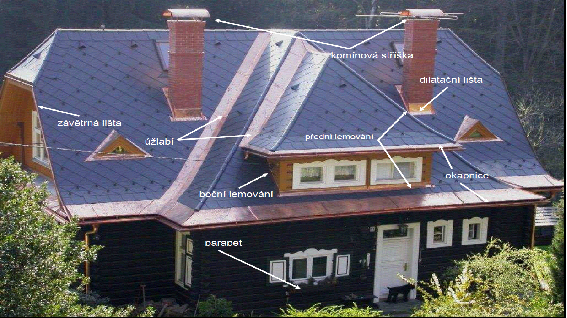

Typen der Spenglerbestandteile
Bezeichnung des Bestandteiles |
Beschreibung |
Unterlagsblech | Es wird für die Verfestigung der überhängenden Konstruktionsteile verwendet verwendet wie z.B. Attika, Traufbleche... Es wird direkt auf der Konstruktion abgespannt und kann zugleich ein tragendes Element sein. Das Spenglerelement wird darauf aufgesetzt und im Falle einer guten Abspannung muss das Ansichtselement nicht mehr abgespannt sein.Dank dem Unterlagsblech kommt es sowohl zur Verfestigung des überhängenden Teiles als auch besseren Möglichkeit der Sicherung der Ausdehnung des Ansichtbestandteiles. |
Traufblech |
Es dient zur Ableitung des Wassers und der Traufe und wird insbesondere als sichere Wasserabfuhr aus der Dachhaut in die Rinne verwendet insbesondere bei Blechbedachungen und Bedachung aus Asphaltstreifen oder Schindel,Ableitung des Kondensats aus der Diffusfolie ausserhalb der Dachkonstruktion und als Bestandteil der Konstruktion der Dachrinnen.
|
Seitenfalzen |
Es dient insbesondere zur blechverkleidung der Mauer, die über die Dachkonstruktion hinausragt. Es kann sich um Dachfenster, Schornsteine, Brandmauer oder Oberlichtfenster handeln. Eine ideale Variante ist es Falzen mit Wasserfalz zu verwenden um eine sicherere Wasserableitung zu erzielen. Die Höhe des Aufziehens der Blechverkleidung auf die Konstruktion ist von örtlichen Bedingungen abhängig insbesondere vom Schnee ( allgemein gilt je höher das Schneegebiet desto höher das Falzen). Das Seitenfalzen ist mit einer Dehnungsleiste zu überdecken, die die Sicherheit gegen Hineinfluss im Falle des der Konstruktion hinunterlaufenden Wassers erhöht. |
Vorderfalzen | Es dient als Übergang zwischen der senkrechten Wandkonstruktion und der Dachneigung. Das Aufziehen auf die Konstruktion wird nach dem zuständigen Klimagebiet bestimmt. Der Anschluss auf die Dachhaut wird nach der benutzten Art der Dachhaut insbesondere in Abhängigkeit von der Profilierung der zuständigen Dachhaut gegeben. Je höher das Profil der Dachhaut desto höher die vordere Abschlussbeugung für das Ausschneiden des Dachhautprofils. |
Windleiste | Sie wird als Dachabschluss im Giebel bei der Dachhaut verwendet, die keine eigenen Systembestandteile der Randziegel wie Eternit, Cembrit, Blechbedachungen, Asphaltstreifen und Schindel haben oder dort wo das System der Randziegel nicht zu verwenden ist und zwar z.B.: bei schiefen Giebeln. Die Windleiste schützt auch die Giebelkonstruktion vor Witterungseinflüssen. Wieder ist die Variante mit dem Wasserfalz sicherer und nach der Beurteilung der lokalen Situation auch Variante ohne Wasserfalz. |
Dachkehle | Sie dient zur Regenwasserableitung der sich überschneidenden Dachflächen. |
Dachkehle mit Stehfalz |
Sie dient zur Wasserableitung der sich überschneidenden Dachflächen, die keine gleiche Dachneigung haben oder keine gleiche Länge der Falllinie (des Dachstuhls). |
anpressbare Dehnungsleiste |
Sie dient zur Absicherung der Dichtheit der Fuge zwischen der Spenglerkonstruktion oder der Überzugshydroisolierung und der Oberfläche der Wandkonstruktion. Sie ist selbständig zur Konstruktion abgespannt |

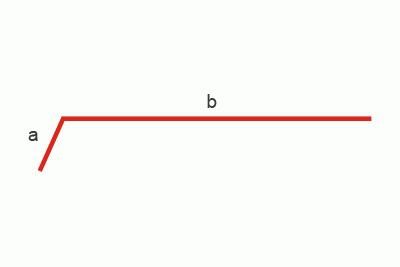

Unterlagsblech
Bezeichnung des Bestandteiles | Ausrollung | a | b |
150 | 25 | 125 | |
200 | 25 | 175 | |
250 | 25 | 225 | |
330 | 25 | 305 | |
400 | 25 | 375 |

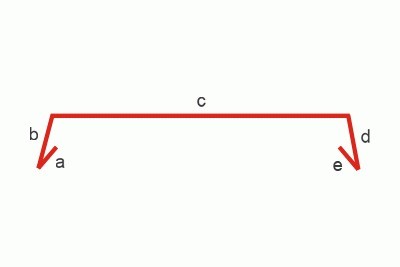

Blechverkleidung der Attika
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a | b | c | d | e |
250 | 20 | 30 | 150 | 30 | 20 | |
330 | 20 | 30 | 230 | 30 | 20 | |
400 | 20 | 30 | 300 | 30 | 20 | |
500 | 20 | 30 | 400 | 30 | 20 | |
660 | 20 | 30 | 560 | 30 | 20 | |
750 | 20 | 30 | 650 | 30 | 20 | |
1000 | 20 | 30 | 900 | 30 | 20 |

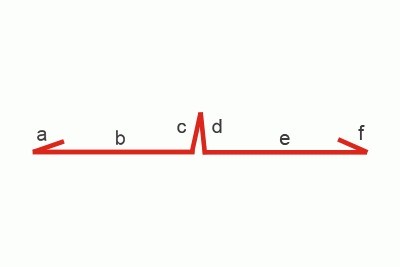

Dehnungsleiste
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a | b | c | d | e | f |
330 | 20 | 95 | 50 | 50 | 95 | 20 | |
400 | 20 | 130 | 50 | 50 | 130 | 20 | |
500 | 20 | 180 | 50 | 50 | 180 | 20 |

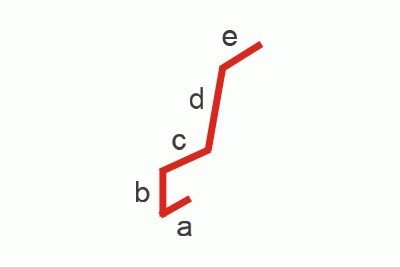

anpressbare Dehnungsleiste
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a | b | c | d | e |
80 | 10 | 20 | 20 | 20 | 10 | |
100 | 10 | 20 | 20 | 40 | 10 |
Dachkehle mit Stehfalz
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a | b | c | d | e | f |
670 | 20 | 265 | 50 | 50 | 265 | 20 | |
750 | 20 | 305 | 50 | 50 | 305 | 20 | |
1000 | 20 | 430 | 50 | 50 | 430 | 20 |

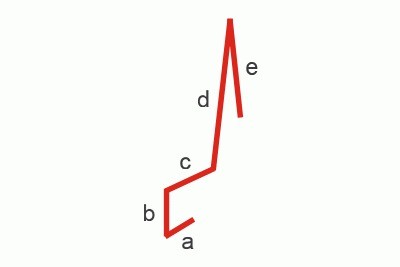

leeseitige Hängeeiste
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a | b | c | d | e |
200 | 10 | 20 | 30 | 100 | 40 | |
250 | 10 | 20 | 30 | 150 | 40 | |
330 | 10 | 20 | 30 | 230 | 40 | |
400 | 10 | 20 | 30 | 300 | 40 |

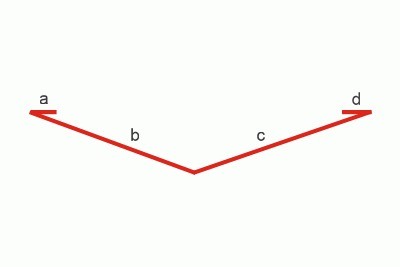

Dachkehle
Bezeichnung des Bestandteiles | Ausrollung (mm) |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
500 | 20 | 230 | 230 | 20 | |
670 | 20 | 315 | 315 | 20 | |
750 | 20 | 355 | 355 | 20 | |
1000 | 20 | 480 | 480 | 20 |

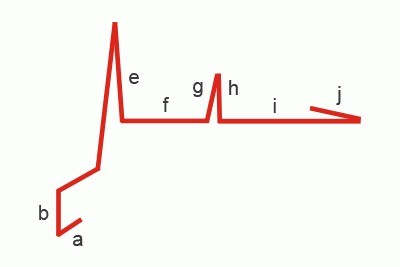

Windleiste mit Wasserfalz
Bezeichnung des Bestandteiles | Ausrollung in mm |
a | b | c | d | e | f | g | h | i | j |
400 | 10 | 20 | 30 | 90 | 50 | 60 | 30 | 30 | 60 | 20 | |
500 | 10 | 20 | 30 | 190 | 50 | 60 | 30 | 30 | 60 | 20 |

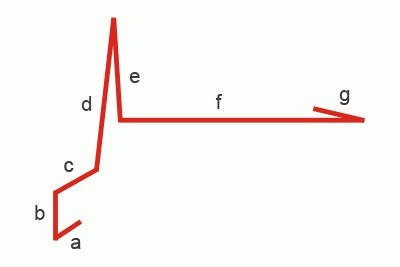

Windleiste
Bezeichnung des Bestandteiles | Ausrollung in (mm) |
a | b | c | d | e | f | g |
330 | 10 | 20 | 30 | 120 | 50 | 80 | 20 | |
400 | 10 | 20 | 30 | 190 | 50 | 80 | 20 | |
500 | 10 | 20 | 30 | 290 | 50 | 80 | 20 |

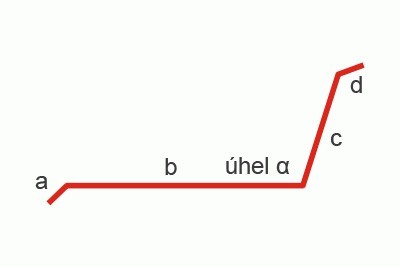

Vorderfalzen
Bezeichnung des Bestandteiles | Ausrollung in mm |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
330 | 35 | 135 | 150 | 10 | |
400 | 35 | 205 | 150 | 10 | |
500 | 35 | 305 | 150 | 10 |

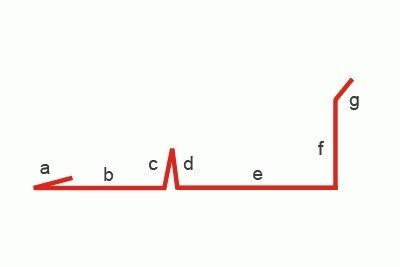

Seitenfalzen mit Wasserfalz
Bezeichnung des Bestandteiles | Ausrollung in mm |
a | b | c | d | e | f | g |
400 | 20 | 80 | 40 | 40 | 40 | 170 | 10 | |
500 | 20 | 80 | 40 | 40 | 40 | 170 | 10 |

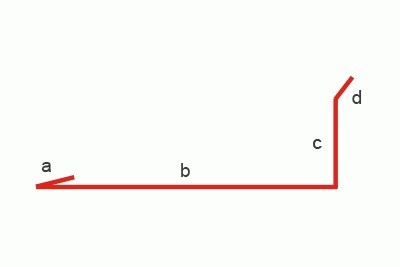

Seitenfalzen
Bezeichnung des Bestandteiles | Rozvin mm |
a (mm) |
b (mm) |
c (mm) |
d (mm) |
330 | 20 | 80 | 220 | 10 | |
400 | 20 | 80 | 290 | 10 | |
500 | 20 | 80 | 390 | 10 |

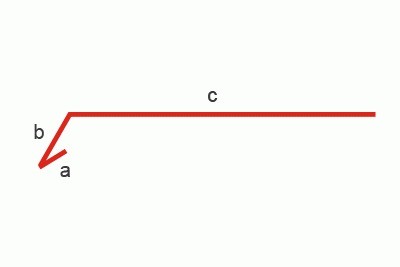

Traufblech
Bezeichnung des Bestandteiles | Rozvin mm |
a (mm) |
b (mm) |
c (mm) |
150 | 10 | 30 | 110 | |
250 | 10 | 30 | 210 | |
330 | 10 | 30 | 290 | |
500 | 10 | 30 | 460 | |
670 | 10 | 30 | 630 | |
750 | 10 | 30 | 710 | |
1000 | 10 | 30 | 960 |

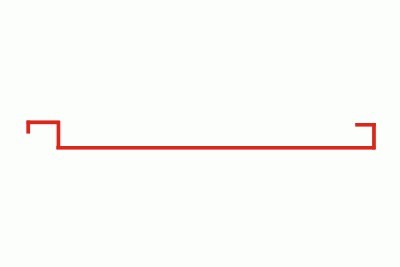

schlichte Profilierung
Bezeichnung des Bestandteiles | Ausrollung mm |
670 |
